Hallo,

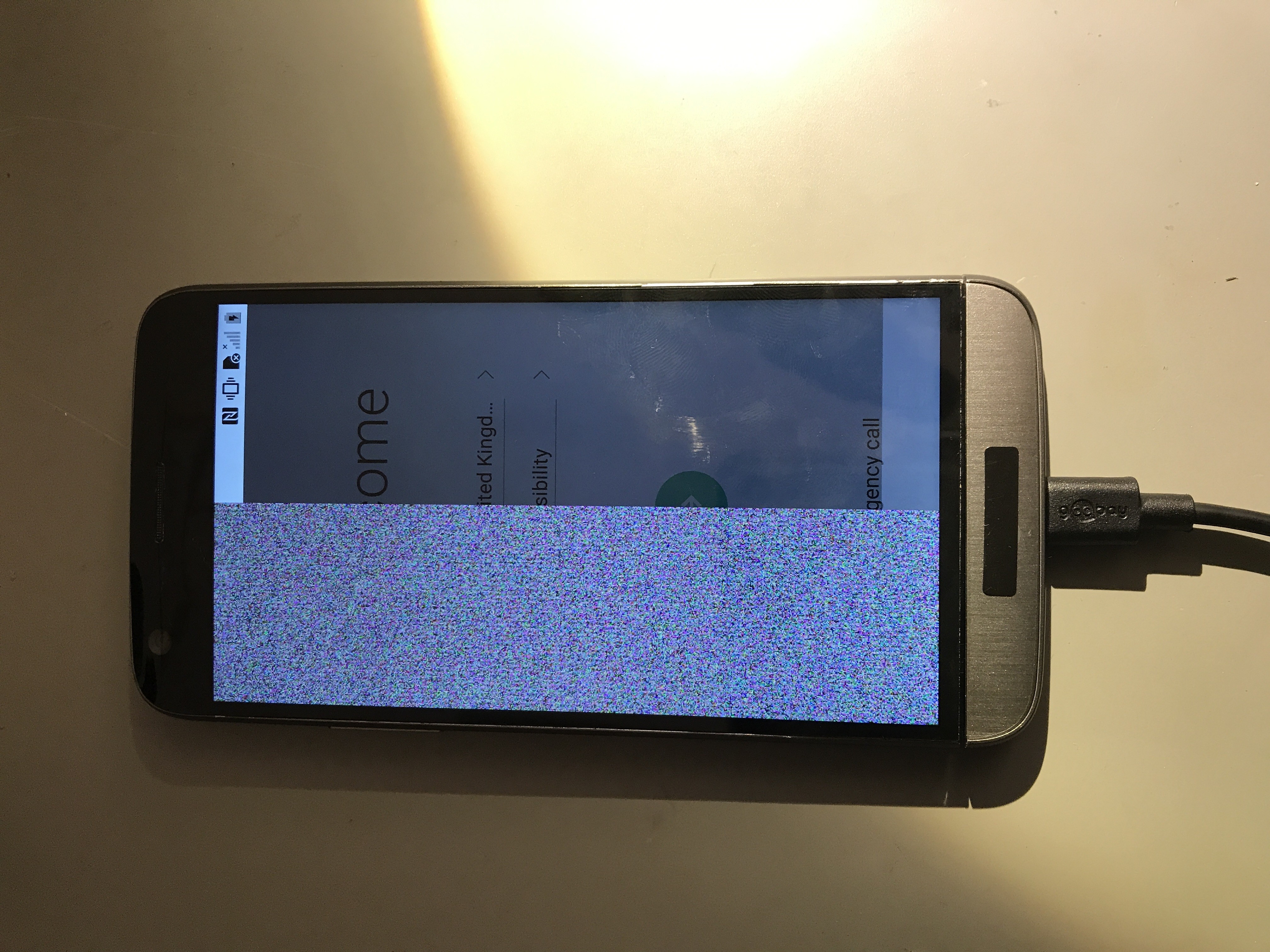

habe hier ein LG G5 wo nur das halbe Bild dargestell wird. Siehe Foto.

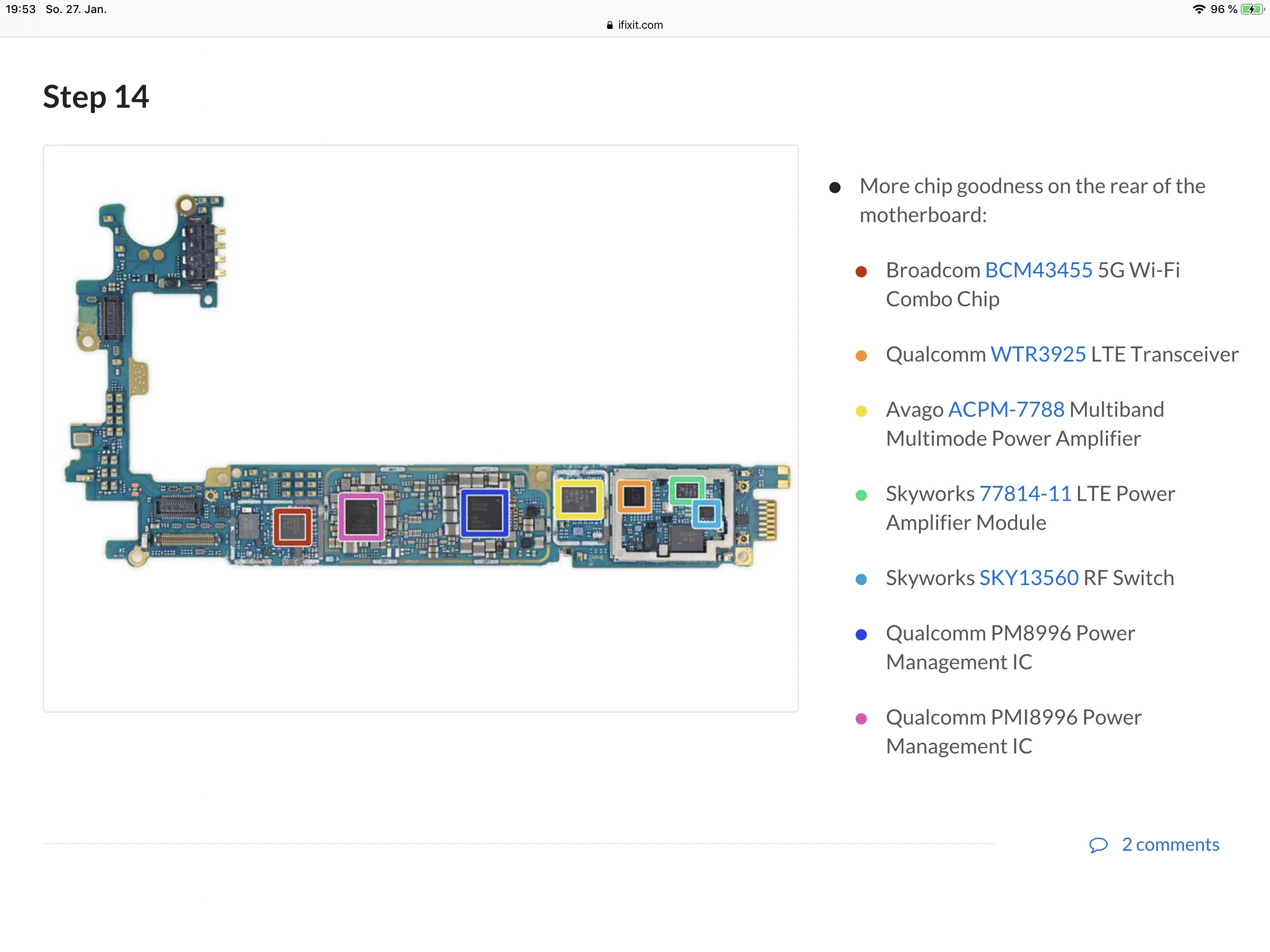

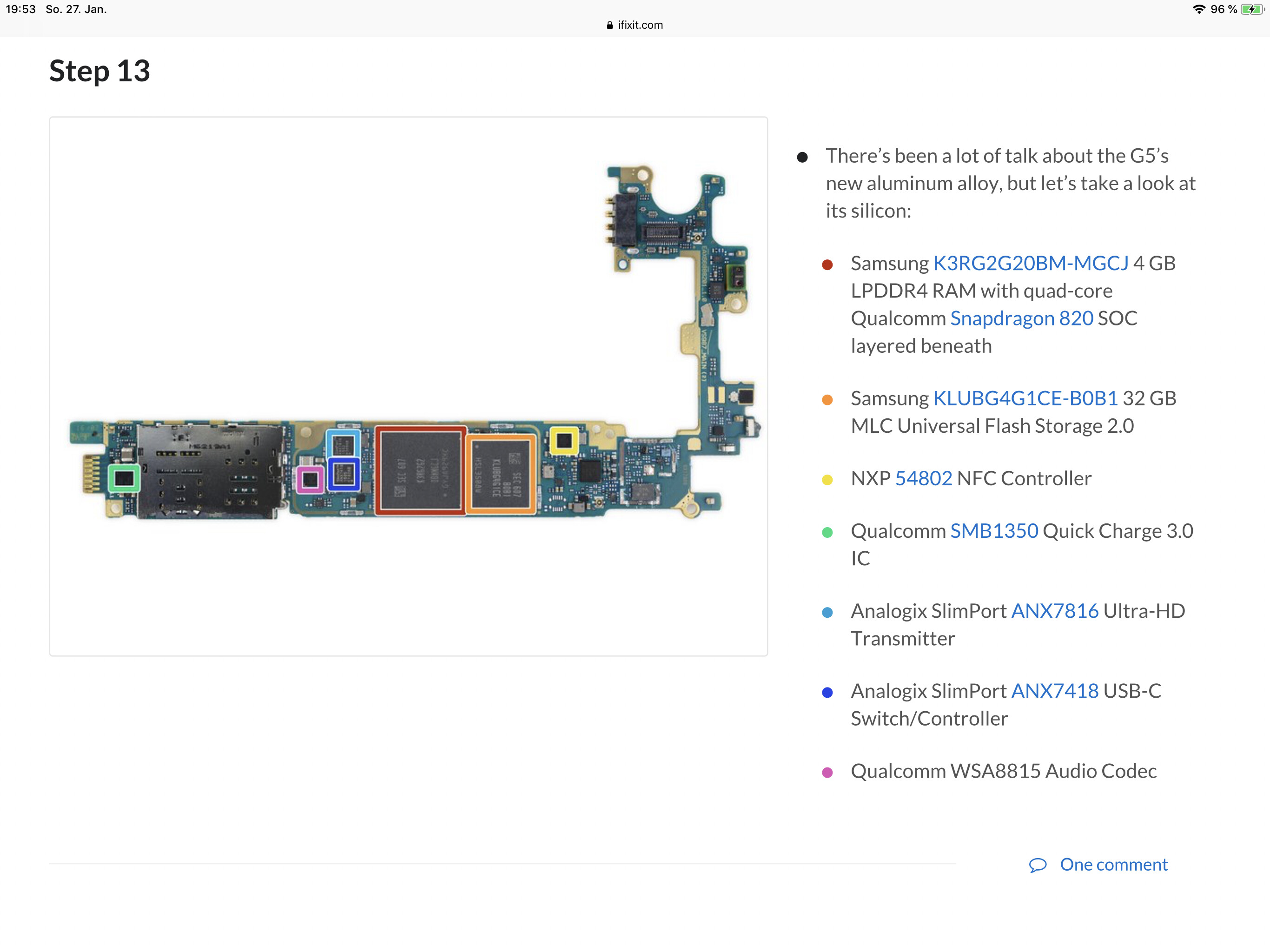

ich hab im internet nur skizzenhafte beschreibung des logicboard gefunden. Die Bausteine sind beschrieben.
schematics hab ich keine gefunden.
welche Baustein könnte für das Display zuständig sein?
kennt sich da jm mit den lGs aus?
Also ich hatte auch mal so ein schneebild. War filter der abgerissen war.
check mal bauteile rund um lcd connector.
Hier auf meiner webseite siehste was passiert wenn filter fehlt.
das bild sieht genau wie Dein lcd aus
https://christian-reber.jimdo.com/microsoldering-und-wasserschaden/
bestimmt kannste den auch aus anderem handy entnehmen.
bitte Teile uns den fehler mit
Ja war schonmal ein guter Tip.

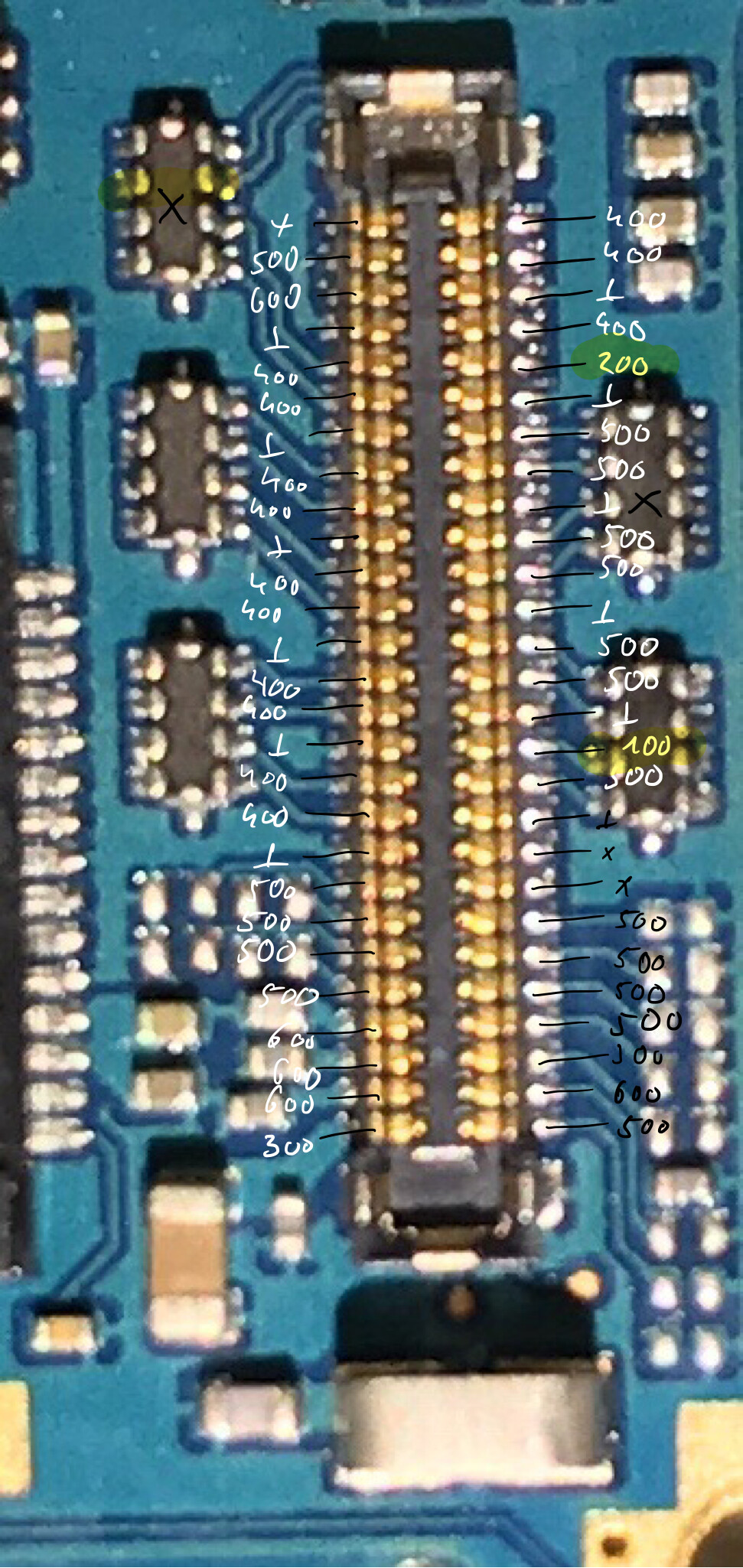

hab die Diodenspannungen an jedem Pin durchgemessen. 2 Werte folglich 2 Bausteine sind nicht in ordnung siehe Bild.
Habe ich bin noch etwas im unklaren was die schwarzen bausteine mit den vielen anschlüssen sind. Filter mit twei seperaten masse Anschlüssen?
sehr gut. Hast Du noch mehr davon?
Hab noch ein anderes Board mit einem Kurzschluss. Da wär das extrem nützlich
Der Kurzschluss muss irgendwo um den Audiocodec Baustein liegen
Nein eher WCD9335.
Woher hast Du die Pläne?
Diese schwarzen bausteine sind denke ich filter .
kannste mal durchpibsen
Die sind durchgepips. Haben alle Durchgang.
Es waren genau die zwei Filter. Das Board funktioniert wieder.
@ waliko2003
Möchtest Du mir nicht verraten wo Du die Schematics herbekommen hast. Ich hab noch ein Board mit einem Kurzschluss. Da wär das ne große Hilfe.
Oder hast Du auch noch die Pläne um den Baustein WCD9335 schicken??
Danke Dir.
Der Displayfehler ist behoben es waren 2 FilterFilter
